軟件介紹

　　CutPro軟件可以最大限度地提高加工過程的材料去除率、延長刀具與主軸壽命，改善總體加工性能。

· 加工過程顫振穩定性預測，給出無顫振的主軸速度、進給量和切削深度，以提高材料去除率，同時獲得良好的表面光潔度；

· 切削過程仿真，計算切削力、振動、主軸功率、扭矩等過程變量，輔助工藝參數優化；

· 機床刀具或工件的模態測試，可快速排查加工系統結構中導致振動的剛性薄弱環節；

· 數據采集分析，采集加工過程中的切削力、振動、聲音等數據，進行振動頻譜分析。

 功能模塊

  銑削模塊

  銑削過程仿真與顫振穩定性預測，提升材料去除率與表面加工質量。

模塊特點：

· 預測銑削過程顫振穩定性葉瓣圖，給出無顫振的主軸轉速和切深，實現高效加工；
· 根據用戶設定的切削條件、刀具幾何參數、工件材料、工件和機床刀具模態參數，對銑削加工過程中的切削力、刀具振動、主軸功率與扭矩進行仿真；

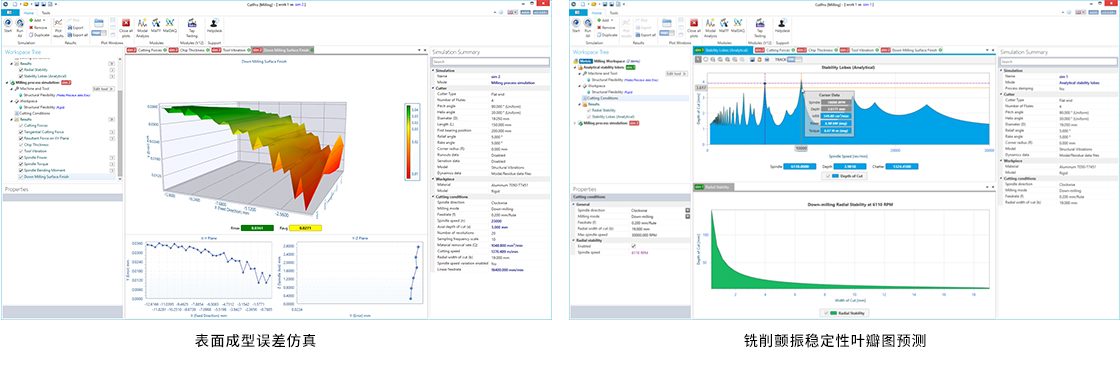

· 對加工后的表面成型誤差進行仿真；
· 輔助機床、主軸、刀具設計，通過銑削仿真對其加工性能進行預測；
· 用于變齒距刀具、變螺旋角刀具、鋸齒刀、鑲片式刀具、球頭刀等不同種類刀具的設計與參數調試，以及切削性能仿真；
· 機床剛性與工件剛性可靈活配置；
· 工件和機床刀具模態參數可快速導入；
· 工件材料數據庫包含200多種材料，覆蓋面廣、使用方便，支持用戶添加新材料。

  鏜削/車削模塊

  鏜削/車削過程仿真與顫振穩定性預測，優化工藝參數，提升材料去除率。

模塊特點：

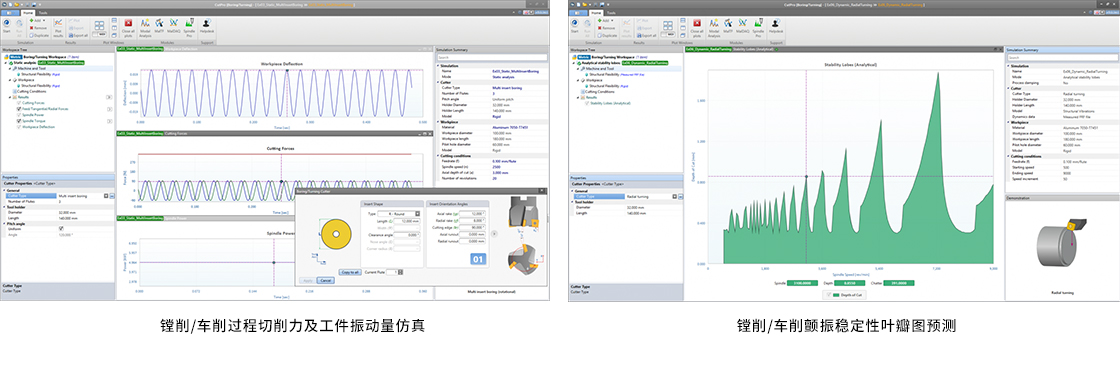

· 針對用戶設定的切削條件、刀具幾何參數、工件材料、工件和機床刀具模態參數，預測鏜削/車削加工過程中的無顫振主軸轉速與切深、切削力、主軸扭矩與功率；
· 適配不同結構形式的鏜刀與車刀，并預測對應加工過程的顫振穩定性；
· 支持模態參數快速導入；
· 共享銑削仿真模塊中所使用的豐富的工件材料數據庫。

  鉆削模塊

  鉆削過程仿真與顫振穩定性預測，優化工藝參數，以減少振動、改善鉆孔的表面質量。

模塊特點：

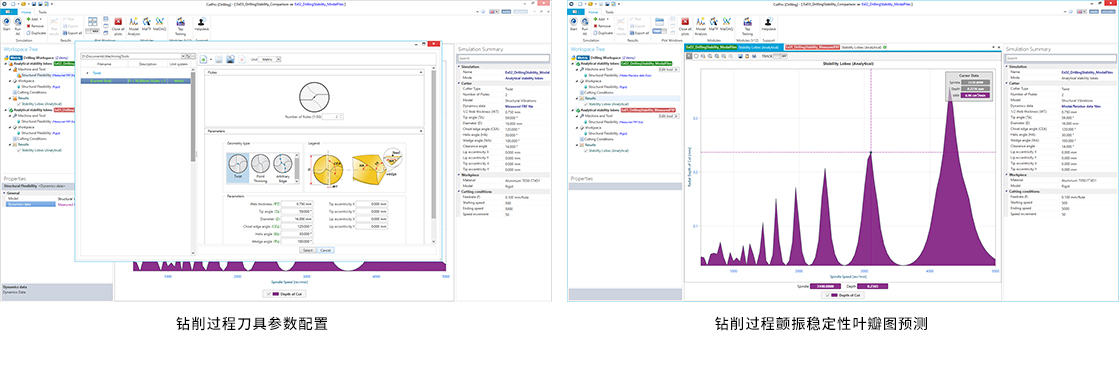

· 針對用戶設定的切削條件、刀具幾何形狀、工件材料、工件和機床結構特性，對鉆削過程中的顫振穩定性、切削力、主軸扭矩和功率進行仿真預測；
· 支持用戶定義的鉆削刀具幾何尺寸；
· 支持模態參數快速導入；
· 共享銑削仿真模塊中所使用的豐富的工件材料數據庫。

  模態分析模塊

  機床刀具/工件的剛度、阻尼、固有頻率等模態參數辨識與模態振型仿真。

　　機床和工件模態參數的準確辨識對于顫振穩定性預測以及機床工裝剛性較弱環節排查具有重要的作用。

　　CutPro模態分析模塊簡單易用，可以根據測得的頻率響應函數（FRF）自動計算出結構模態參數，并可直接導入銑削、鏜削/車削和鉆削模塊，用于顫振穩定性預測以及加工過程仿真分析。

模塊特點：

· 簡單易用，無需專業化的振動學理論背景知識；

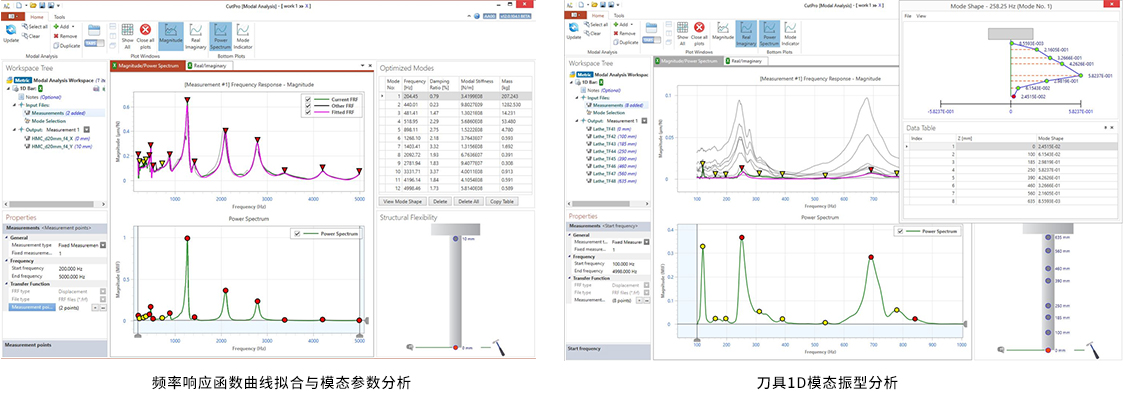

· 通過對頻率響應函數曲線進行擬合，獲得被測系統每階模態的固有頻率、阻尼比和剛度；
· 通過測量主軸/刀柄FRF，耦合出剛性較弱、測量困難的刀尖位置處FRF；
· 分析刀具/工件的1D或2D模態振型。

  敲擊測試模塊

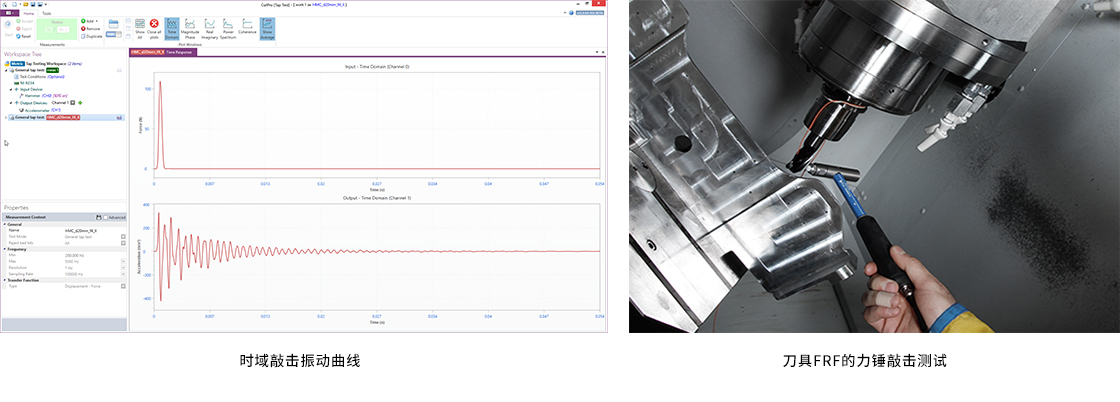

　　力錘敲擊模塊用于機床刀具/工件的頻率響應函數（FRF）測量，搭配數據采集卡、力錘、加速度傳感器/位移傳感器一起使用。測得的FRF結果可導入模態分析模塊用于各階模態參數辨識，也可直接導入銑削、鏜削/車削、鉆削模塊用于顫振穩定性預測以及加工過程仿真。

模塊特點：

· 簡單易用、性價比高；
· 用于測量機床刀具/工件的FRF，作為模態分析、顫振穩定性預測以及加工過程仿真的輸入；
· 可用于控制系統建模時被控對象的傳遞函數測試；
· 支持力錘和激振器為激勵源，加速度計、速度和位移傳感器為輸出設備；
· 內置帶聲音反饋的專業測試質量控制系統；
· 顯示測試的時域曲線、功率譜和相干性；
· 顯示測試得到頻響函數的幅值、相位和實部、虛部。

  數據采集模塊

　　數據采集模塊為基于PC的通用數據采集和分析軟件，搭配數據采集卡使用，可以采集加工過程中的切削力、振動、聲音及其他不同傳感信號，實現整個加工過程數據的收集，可用于加工過程診斷分析，零件及工裝振動問題監測排查。

模塊特點：

· 最大500kHz采樣頻率；
· 多達4通道數據采集；
· 監控實時數據；

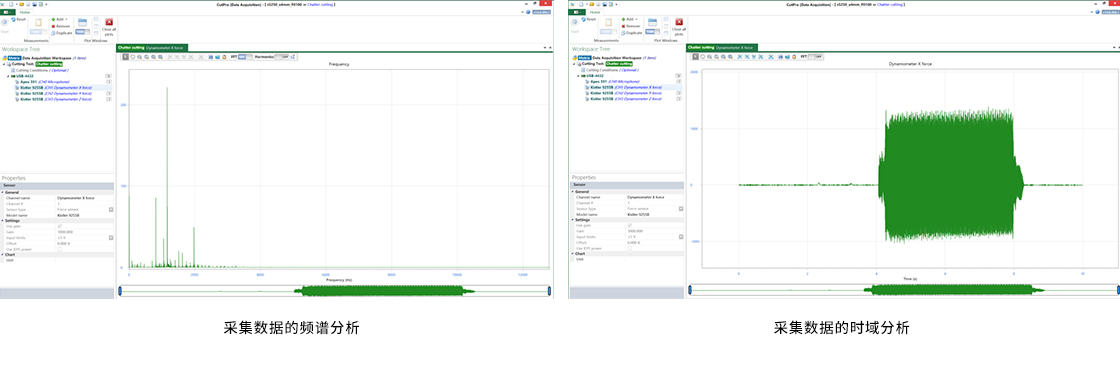

· 支持時域、頻域數據顯示，可針對局部數據進行FFT分析；
· 對已保存的數據進行加載和分析；
· 提供數字濾波選項。

 配套硬件

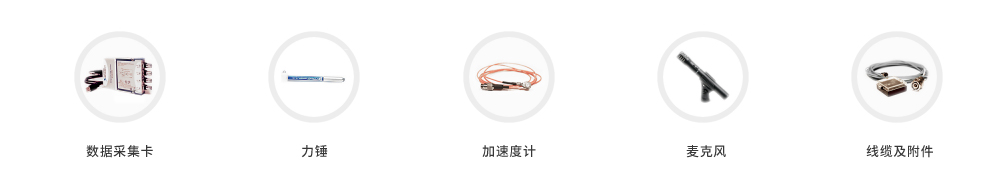

· 數據采集卡：采集力錘、加速度傳感器、麥克風等傳感器的信號，傳輸至軟件系統用于數據計算分析。
· 力錘：提供并測量激振力，用于刀具/工件的頻率響應函數測量。
· 加速度計：測量加速度，用于刀具/工件的頻率響應函數測量，以及加工過程中工件或刀具的振動監測。
· 麥克風：采集加工過程中的聲音信號，用于顫振分析以及振動頻譜分析。
